Frezarki - wyposażenie

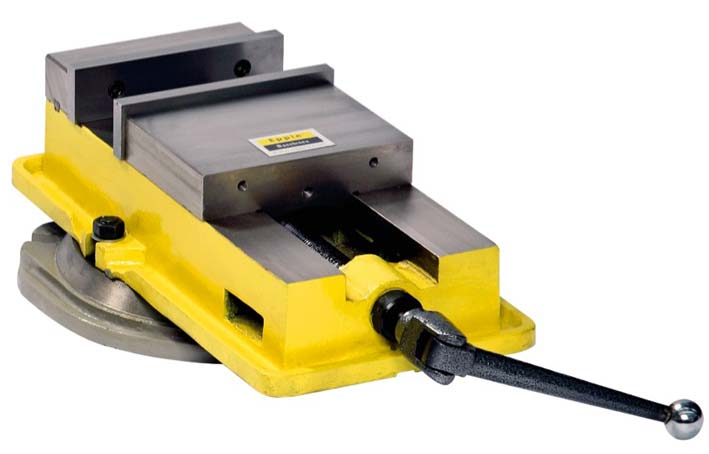

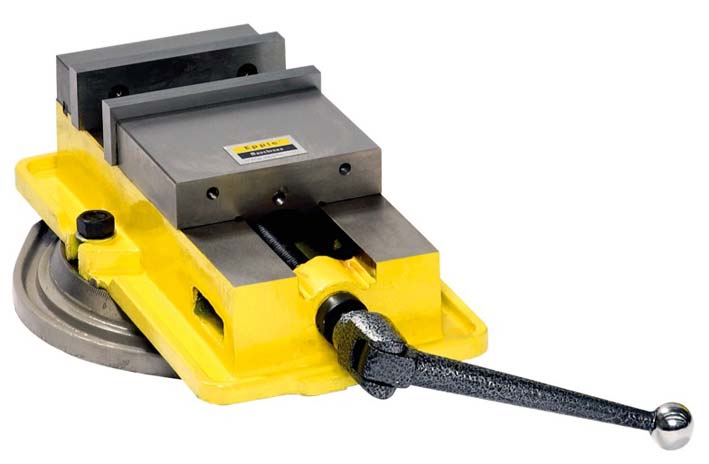

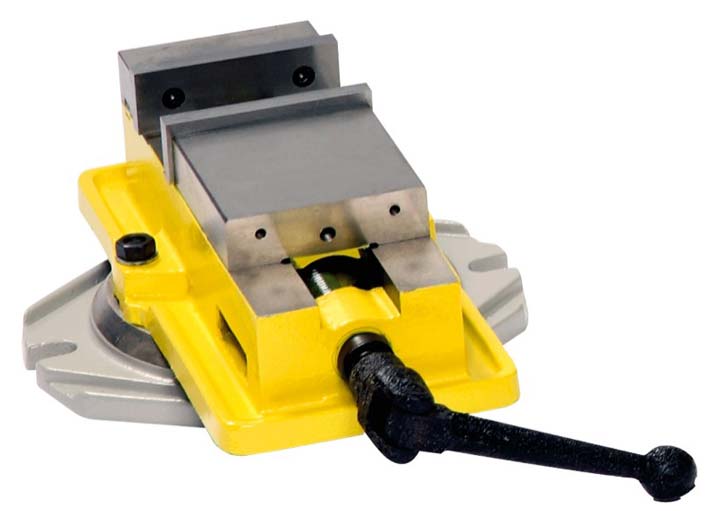

Precyzyjne imadła maszynowe serii FS
- Solidna konstrukcja z obrotową podstawą w zakresie 360 °
- Wykonana z wysokiej - jakości żeliwa
- Jasne, czytelne skale
- Hartowane i szlifowane prowadnice
- Wymienne, hartowane i szlifowane szczęki mocujące
- Solidne dopasowanie obrabianego przedmiotu w trakcie obróbki
 |
 |
 |
|
| MODEL | FS 16-100 | FS 16-160 | FS 16-200 |
|
Szerokość szczęki
Rozwartość szczęk Wysokość szczęk Wymiary Waga Nr katalogowy |
100 mm 105 mm 33 mm 230 x 360 x 120 mm 16kg 520 3050 |
160 mm 145 mm 45 mm 260 x 530 x 155 mm 39 kg 520 3060 |
200 mm 220 mm 50 mm 350 x 550 x 180 mm 54 kg 520 3070 |

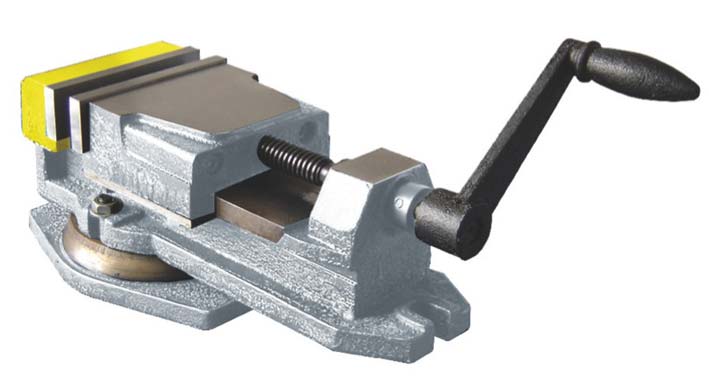

Precyzyjne imadła maszynowe serii FMS 100 / 125 / 150
- Obrotowa podstawa, kąt obrotu w zakresie 360 °
- Wykonane z wysokiej jakości żeliwa
- Jasne, czytelne skale
- Hartowane i szlifowane prowadnice
- Hartowane, wymienne szczęki mocujące
- Solidna konstrukcja obrabianego przedmiotu w trakcie obróbki

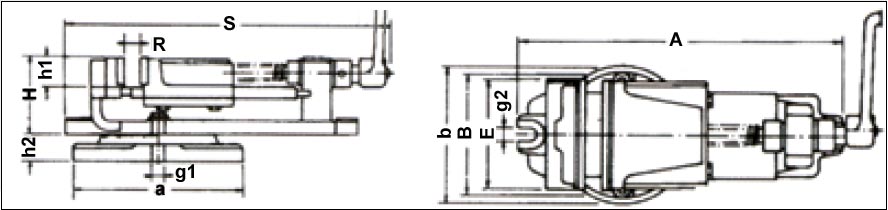

| MODEL | FMS 100 | FMS 125 | FMS 150 |
|
E
A B H R S a s h1 h2 g1 g2 Waga Nr katalogowy |
100 267 106 75 62 395 160 114 30 25 13 13 11 kg 521 0100 |
125 345 128 98 85 370 208 150 37 30 12 13 17 kg 521 0125 |
150 421 160 105 114 462 245 175 40 40 16 13 28 kg 521 0150 |

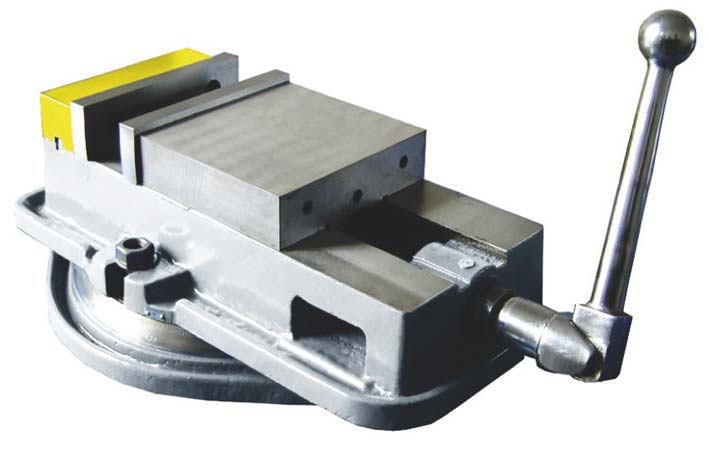

Precyzyjne imadła maszynowe serii FMSN 100 / 125 / 150
- Solidna konstrukcja - idealna do wiercenia, frezowania, szlifowania
- Hartowane i szlifowane prowadnice
- System zwiększania siły zacisku szczęk imadła
- Zabezpieczony trzpień obrotowy
- Hartowane i szlifowane wymienne szczęki mocujące
- Wykonane z wysokiej jakości żeliwa
- Podstawa obrotowa 360 °

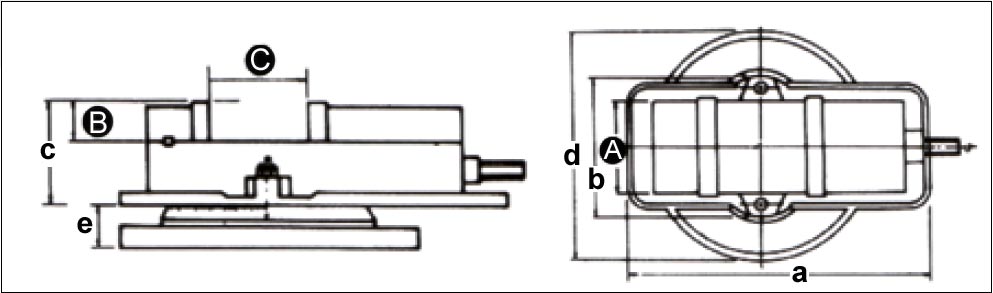

| MODEL | FMSN 100 | FMSN 125 | FMSN 150 |
|
A
B C a b c d e f Waga Nr katalogowy |
100 31 101 219 165 88 247 31 6 6 kg 521 1100 |
125 33 108 369 193 96 254 34 7 29 kg 521 1125 |
150 46 146 425 209 111 298 41 9 36 kg 521 1150 |

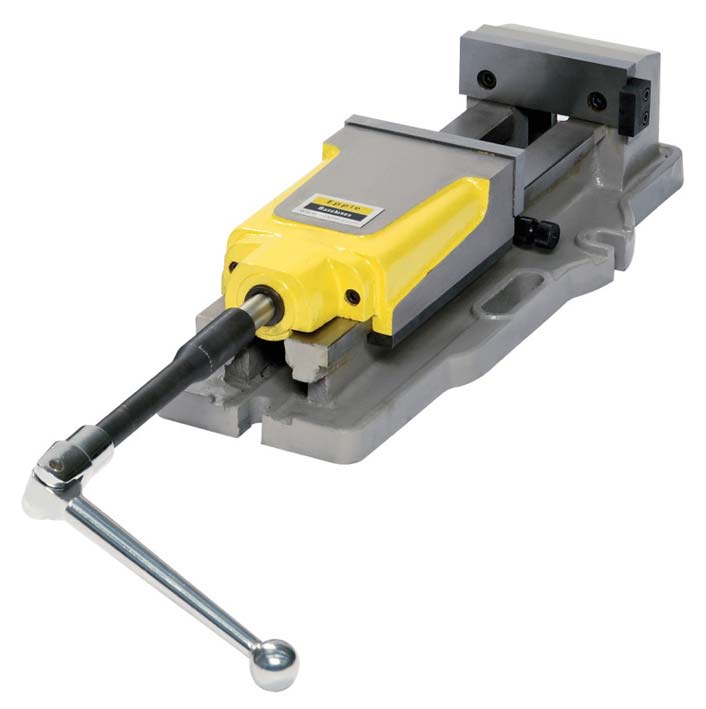

Precyzyjne imadła hydrauliczne HFS 150
· Wykonane z wysokogatunkowej stali stopowej
· Solidna konstrukcja, do frezowania, wiercenia i gwintowania,szczególnie do prac na obrabiarkach CNC
· Hartowane i szlifowane prowadnice
· Hartowane, wymienne szczęki zaciskowe
· System zwiększania siły zacisku szczęk imadła
· Szeroki zakres rozwartości szczęk imadła
 |
Model | HFS 150 |
|
Szerokość szczęki Szczęki otwarte Wysokość szczęk Wymiary Waga Nr katalogowy |
150 mm 300 mm 53 mm 250 x 600 x 150 mm 53 kg 520 4015 |

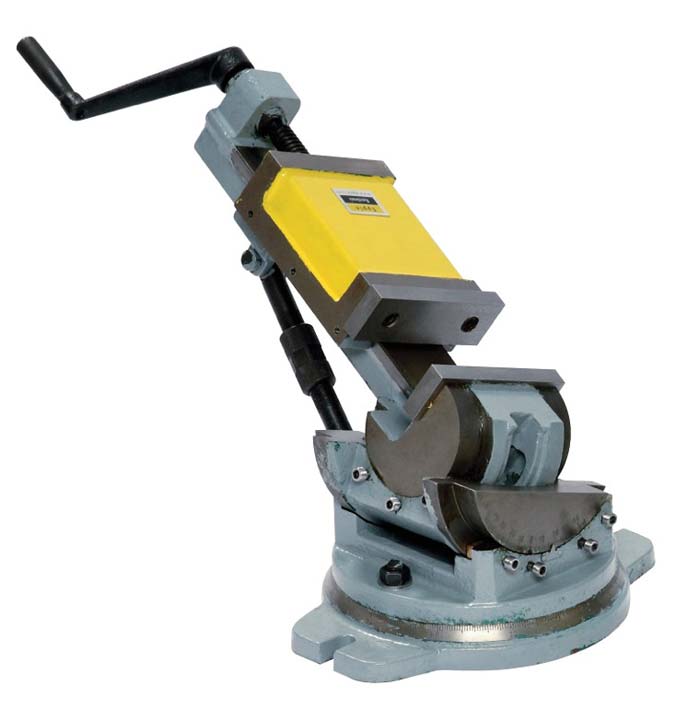

Precyzyjne imadła maszynowe FS 3D-100
- Solidna konstrukcja
- Hartowane i szlifowane prowadnice
- Możliwość przechyłu w pionie
- Hartowane i szlifowane wymienne szczęki mocujące
- Wykonane z wysokiej jakości żeliwa
- Podstawa obrotowa 360 °
 |
Model | FS 3D-100 |
|
Szerokość szczęki Szczęki otwarte Wysokość szczęk Wymiary Waga Nr katalogowy |
100 mm 105 mm 40 mm 280 x 420 x 190 mm 32 kg 520 3310 |

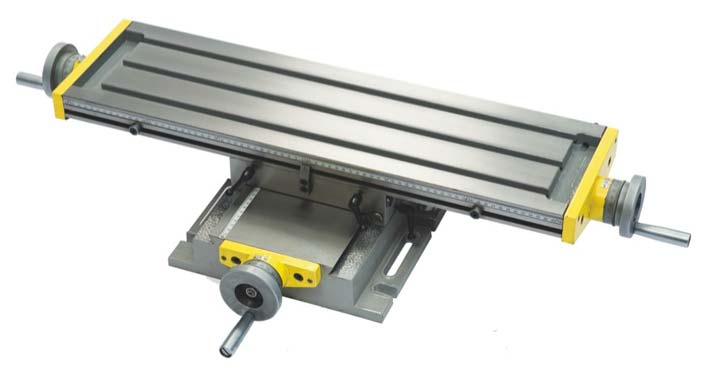

Stoły krzyżowe 120x400mm / 180x500mm / 180x700mm / 210x730mm
- Solidna konstrukcja
- Prowadnica regulowana typu "jaskółczy ogon"
- Rowek dla odpływu chłodziwa
- Pokrętło z podziałką skoku 0.05 mm
| Model | 120 x 400 | 180 x 500 | 180 x 700 | 210 x 730 |
|
Długość Szerokość Wysokość Wymiar rowka teowego Wymiar stołu Nośność stołu max. Szerokość podstawy Długość podstawy Przesuw X Przesuw Y Odległość otworu osi X Odległość otworu osi Y Waga Nr katalogowy |
506 mm 400 mm 140 mm 10 mm 120 x 400 mm 70 kg 220 mm 280 mm 220 mm 165 mm 210 mm 160 mm 25 kg 520 2120 |
748 mm 483 mm 148 mm 12 mm 180 x 500 mm 120 kg 274 mm 340 mm 287 mm 167 mm 260 mm 220 mm 45 kg 520 2185 |
945 mm 483 mm 169 mm 12 mm 180 x 700 mm 120 kg 274 mm 340 mm 480 mm 170 mm 250 mm 220 mm 52 kg 520 2187 |
1.065 mm 555 mm 200 mm 14 mm 210 x 730 mm 150 kg 280 mm 362 mm 480 mm 210 mm 270 mm 300 mm 73 kg 520 2210 |
| Stożek Morse'a | ||
 |
Model | Nr katalogowy |
|
Stożek Morse'a MT 2 B16 Stożek Morse'a MT 3 B16 Stożek Morse'a MT 4 B16 Stożek Morse'a MT 5 B16 |
510 0216 510 0316 510 0416 510 0516 |
|
| Tuleja redukcyjna | ||
 |
Model | Nr katalogowy |
|
Tuleja redukcyjna MT 2 - MT 1 Tuleja redukcyjna MT 3 - MT 2 Tuleja redukcyjna MT 4 - MT 2 Tuleja redukcyjna MT 4 - MT 3 Tuleja redukcyjna MT 5 - MT 2 Tuleja redukcyjna MT 5 - MT 3 Tuleja redukcyjna MT 5 - MT 4 |
510 1021 510 1032 510 1042 510 1043 510 1052 510 1053 510 1054 |
|
| Tuleja przedłużająca | ||
 |
Model | Nr katalogowy |
|
Tuleja przedłużająca MT 2 - MT 3 Tuleja przedłużająca MT 3 - MT 4 |
510 1123 510 1134 |
|
| Przystawka do gwintowania M3 - M12 | ||
|
|
Nr katalogowy 510 3212 | |
|
- System mocowania: MT 2 Zakres dostawy: klucz imbusowy-1 szt., klucz hakowy-1 szt., śruby mocujące-4 szt. |
||
| Emulsja cieczy chłodzącej | ||
 |
- Zabezpiecza przed korozją - Biodegradowalna - Proporcja mieszaniny 1: 20 - Zawartość kanistra wystarcza na sporządzenie 100 litrów cieczy chłodzącej |
|
|
Pojemność zbiornika Nr katalogowy |
5 l 580 1030 |
|

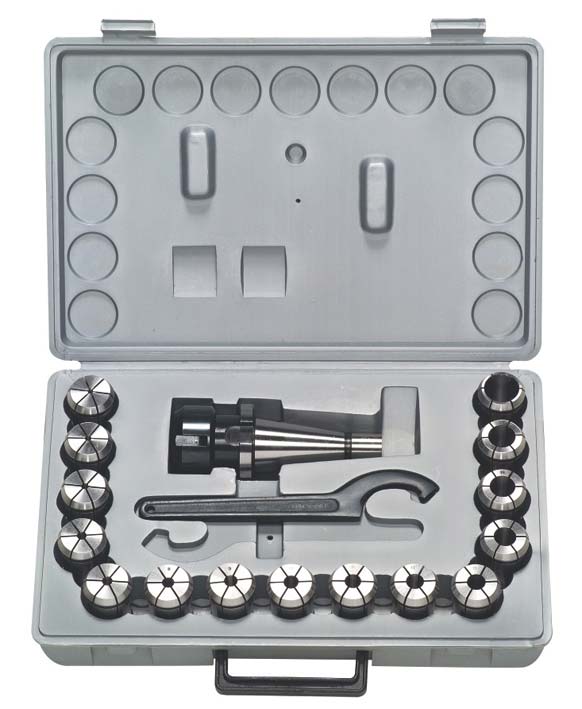

| Zestaw tulejek zaciskowych MT 2/ MT 3 / MT 4 / ISO 30 / ISO 40 | |||||
|
Uchwyt do mocowania tulejek zaciskowych |
|||||
| Model | MT 2 | MT 3 | MT 4 | ISO 30 | ISO 40 |
|
Wymiar opak. Waga Nr katalogowy |
270x350x100mm 5 kg 535 3502 |
270x350x100mm 5 kg 535 3503 |
270x350x100mm 5 kg 535 3504 |
270x350x100mm 5 kg 535 3530 |
270x350x100mm 5 kg 535 3540 |

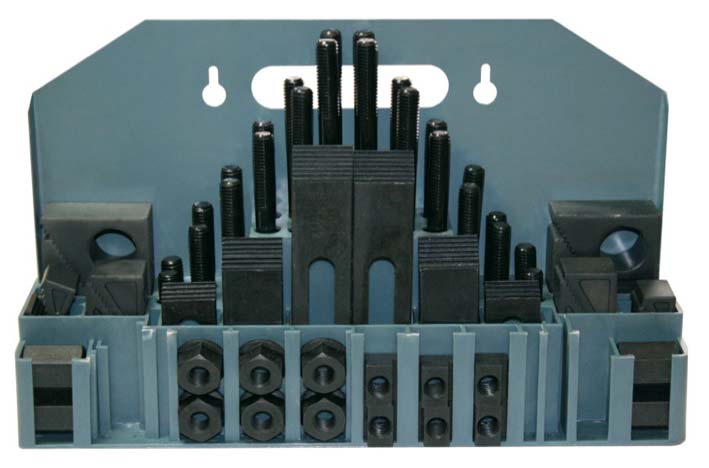

| Zestaw narzędzi mocujących SPW 10 / SPW 12 / SPW 14 | ||||
|
|
- Półka do zawieszenia na ścianie - Gwinty metryczne - 24 szt. trzpieni gwintowanych - 6 szt. nakrętek teowych - 6 szt. nakrętek - 4 szt. łączników gwintowych - 6 szt. docisków schodkowych - 12 szt. bloków schodkowych |
|||
| Model | SPW 10 | SPW 12 | SPW 14 | |
| Nr katalogowy | 535 5210 | 535 5212 | 535 5214 | |

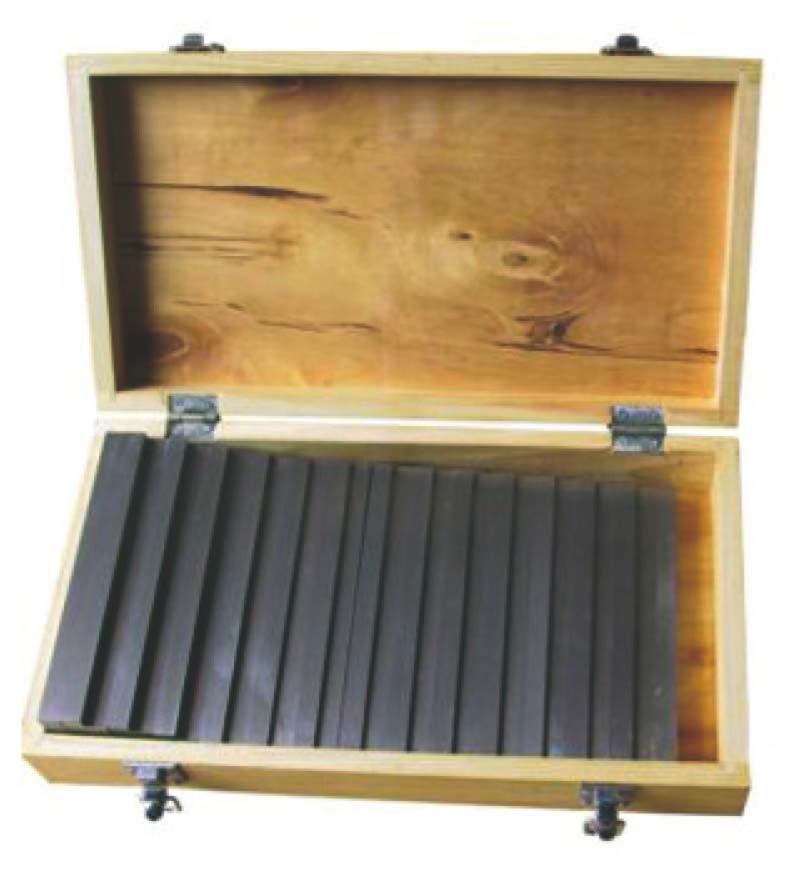

| Zestaw podkładek równoległych HSS | ||||
|
|
- Do pozycjonowania obrabianych przedmiotów na stole roboczym - Zestaw 14 par w pudełku - Wykonana z wysokiej jakości stali - Dostarczany w obudowie drewnianej - Wymiary (dł x szer) 150 x 10 mm - Wymiary (H) 14/16/18/20/22/24/26/28/30/32/35/40/45/50 mm - Szlifowane, dokł. powierzchni do 0,01 mm |
|||
| Model | Podkładeki równoległe HSS | |||
| Nr katalogowy | 535 0028 | |||

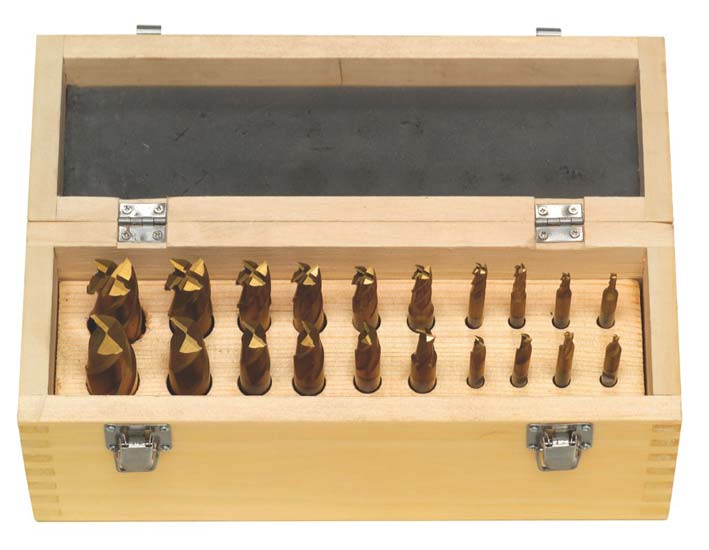

| Zestaw frezów trzpieniowych HSS | ||||
|
|
- Powłoka tytanowa ZAWARTOŚĆ - 10 sztuk - 4 krawędziami tnącymi |
|||
| Model | Frezy trzpieniowe HSS | |||
| Nr katalogowy | 535 1020 | |||
